2.0 Техническое обслуживание
2. Техническое обслуживание

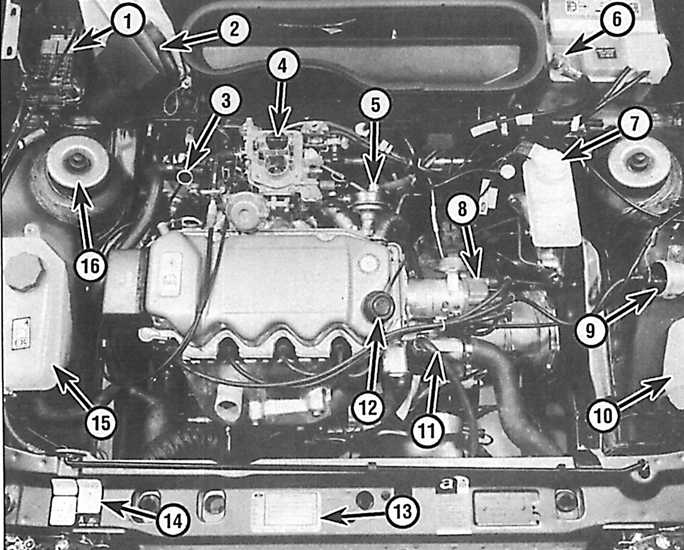

Расположение агрегатов в моторном отсеке автомобилей с двигателем 1,4 л
с 1986 года (воздушный фильтр снят)
1 – блок предохранителей и реле;
2 – двигатель стеклоочистителя;
3 – щуп для измерения уровня моторного масла;
4 – карбюратор;
5 – топливный насос;
6 – отрицательная клемма аккумулятора;
7 – пополнительный бачок тормозной системы;
8 – распределитель зажигания;
|
9 – катушка зажигания;
10 – бачок омывателя;
11 – патрубок воздухозаборника;
12 – маслозаливная горловина;
13 – идентификационная табличка;
14 – табличка регулировки двигателя;
15 – расширительный бачок системы охлаждения;
16 – верхнее крепление стойки передней подвески |

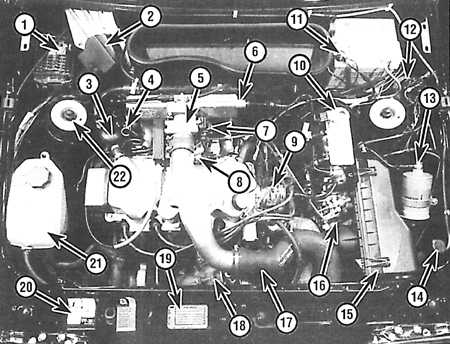

Расположение агрегатов в моторном отсеке автомобилей с двигателем RS Turbo
с 1986 года
1 – блок предохранителей;
2 – двигатель стеклоочистителя;
3 – фильтр эмиссии картерных газов;
4 – щуп для измерения уровня моторного масла;
5 – корпус дросселя;
6 – выпускной коллектор;
7 – датчик положения дроссельной заслонки;
8 – датчик температуры воздуха;
9 – распределитель зажигания;
10 – пополнительный бачок тормозной системы;
11 – отрицательная клемма аккумулятора;
|
12 – катушка зажигания;
13 – топливный фильтр;
14 – бачок омывателя;
15 – воздушный фильтр;
16 – топливная магистраль;
17 – патрубок воздухозаборника;
18 – турбонагнетатель;
19 – идентификационная табличка;
20 – табличка регулировки двигателя;
21 – расширительный бачок системы охлаждения;
22 – верхнее крепление стойки передней подвески |

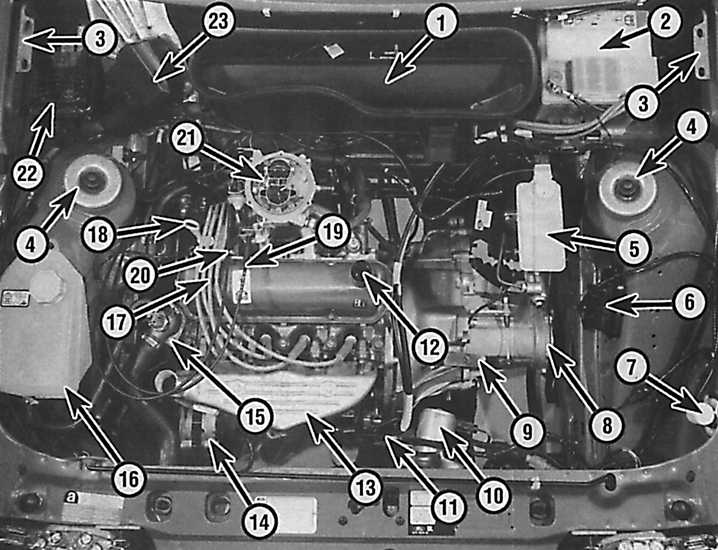

Расположение агрегатов в моторном отсеке автомобилей с двигателем HCS 1,3
л с 1989 года (воздушный фильтр снят)
1 – воздухозаборник системы вентиляции;
2 – аккумулятор;
3 – петля крепления капота;
4 – верхнее крепление стойки передней подвески;
5 – пополнительный бачок тормозной
системы;
6 – блок зажигания ESC;
7 – крышка бачка омывателя ветрового
стекла;
8 – картер коробки передач;
9 – рычаг выключения сцепления;
10 – двигатель вентилятора радиатора;
11 – стартер;
12 – маслозаливная горловина (пробка
снята);
|
13 – термозащитный экран выпускного
коллектора;
14 – генератор;
15 – термостат и термодатчик вентилятора радиатора;
16 – расширительный бачок;
17 – высоковольтные провода свечей зажигания;
18 – щуп для измерения уровня моторного масла;
19 – трос привода дроссельных заслонок;
20 – трос привода воздушной заслонки;
21 – карбюратор;
22 – блок предохранителей;
23 – двигатель стеклоочистителя |

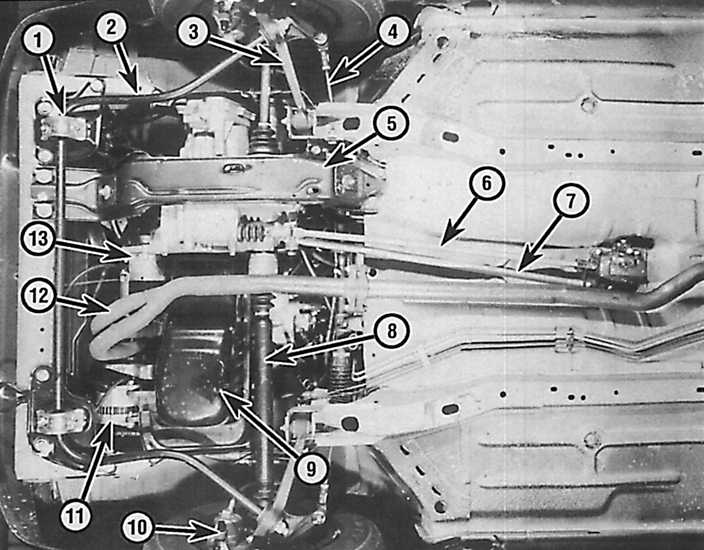

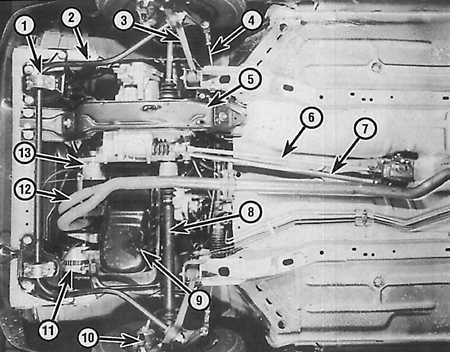

Вид снизу моторного отсека автомобилей Седан с двигателем 1,4 л с 1986 года
1 – зажим стабилизатора поперечной устойчивости;
2 – стабилизатор поперечной устойчивости;
3 – нижний рычаг передней подвески;
4 – соединительная рулевая тяга;
5 – балка поддержки коробки передач;
6 – тяга переключения передач;
|
7 – стабилизатор тяги переключения
передач;
8 – приводной вал;
9 – пробка слива моторного масла;
10 – суппорт тормоза;
11 – генератор;
12 – приемная выхлопная труба;
13 – стартер |

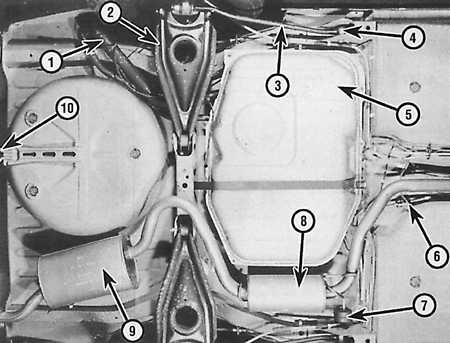

Вид снизу задней части автомобиля Седан с двигателем 1,4 л с 1986 года
1 – топливозаливная труба;
2 – нижний рычаг подвески;
3 – тяга;
4 – крепление передней части тяги;
5 – топливный бак;
|
6 – регулятор троса ручного тормоза;
7 – подвеска выхлопной системы;
8 – промежуточный глушитель;
9 – задний глушитель;
10 – задняя буксировочная проушина |
|
 |
