Автомобиль Ford Escort (Форд Эскорт)



Все автомобили  »  Ford Escort (Форд Эскорт) .

10.5.2 Обозначение дисков колес

10.3.2. Обозначение дисков колес

ОБЩИЕ СВЕДЕНИЯ

Обозначение 4 1/2J х 13 H2 ET 45 расшифровываются следующим образом.

4 1/2 ширина диска в дюймах
J высота бортовой кромки диска
х глубокий диск
13 посадочный диаметр диска в дюймах
H2 диск, имеющий бурт для установки бескамерных шин
ET 45 расстояние от посадочной поверхности диска до его линии симметрии

КОЛЕСНЫЕ БОЛТЫ

Колесные болты

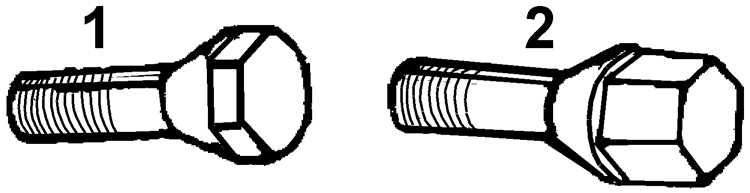

Обозначение дисков колес Ford Escort 1 – болт для стальных штампованных дисков;

2 – болт для дисков из легких сплавов

Оцинкованные колесные болты могут применяться только на стальных штампованных дисках.

Диски из легких сплавов крепятся только хромированными колесными болтами, на которых имеется коническая вращающаяся шайба. Эта шайба, установленная под головкой болта, предохраняет поверхность диска при затягивании болтов.
