13.9.1 Двери

13.9. Двери

ОБЩИЕ СВЕДЕНИЯ

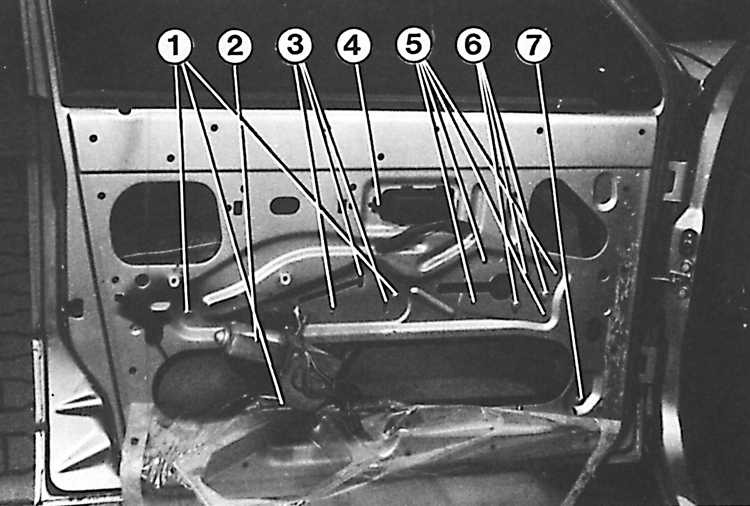

Внутренние элементы передней двери до 1986 года

1 – винты крепления электрического стеклоподъемника;
2 – стеклоподъемник;
3 – винты крепления механического стеклоподъемника (здесь – заглушки);
4 – ручка открытия двери;

5 – винты крепления натяжителя механического стеклоподъемника;
6 – передние винты кривошипного механизма;
7 – винт крепления направляющей
стекла

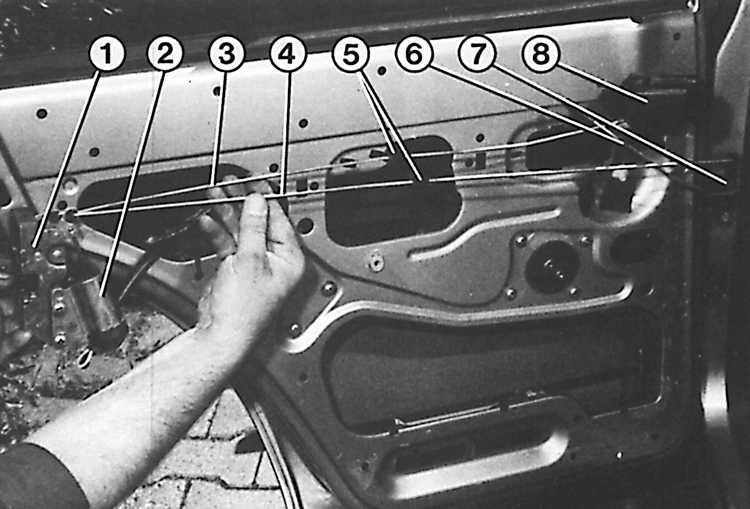

Внутренние элементы задней двери

1 – замок;
2 – магнитный выключатель центрального замка;
3 – тяга блокировки закрытия двери изнутри;
4 – тяга к центральному замку;

5 – кнопки крепления тяг;
6 – штанга с кнопкой;
7 – направляющая;
8 – ручка
