1.13 Комбинация приборов

1.13. Комбинация приборов

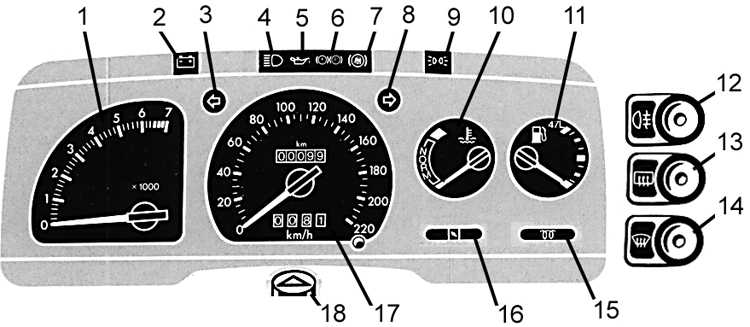

Комбинация приборов

1 – Тахометр

Тахометр показывает обороты двигателя в минуту. Показания тахометра необходимо умножить на 1000.

2 – Контрольная лампочка зарядки аккумулятора

Эта лампочка начинает светиться при включении зажигания и должна погаснуть после запуска двигателя. Свечение лампочки во время движения свидетельствует о неисправности системы зарядки. Следует немедленно выключить двигатель и проверить натяжение приводного ремня генератора, а также крепление клемм аккумулятора. Если лампочка продолжает гореть после запуска двигателя, следует обратиться на станцию технического обслуживания.

3 – Контрольная лампочка левого указателя поворотов

4 – Контрольная лампочка дальнего света фар

5 – Контрольная лампочка давления масла

6 – Контрольная лампочка ручного тормоза и аварийного состояния рабочей тормозной системы

Загорается, когда используется ручной тормоз и при понижении уровня тормозной жидкости в бачке ниже метки "Min".

7 – Контрольная лампочка антиблокировочной системы

Загорание лампочки свидетельствует о неисправности антиблокировочной системы. Работа тормозной системы продолжается в обычном режиме.

8 – Контрольная лампочка правого указателя поворотов

9 – Контрольная лампочка включения наружного освещения

10 – Указатель температуры охлаждающей жидкости

При нормальной рабочей температуре стрелка указателя находится в зоне "NORM". Если стрелка указателя температуры выходит в верхний сектор шкалы, это указывает на перегрев двигателя. В этом случае должен включиться электрический вентилятор радиатора.

11 – Указатель уровня топлива

Шкала указателя разбита на 4 части объема топливного бака.

12 – Выключатель противотуманных огней

13 – Кнопочный включатель обогрева ветрового стекла

Используется для быстрого размораживания ветрового стекла и форсунки переднего омывателя стекла, а также для предотвращения конденсации влаги на стекле. Система функционирует только при работающем двигателе и автоматически выключается через 4 минуты работы.

14 – Кнопочный включатель обогрева заднего стекла

Включать только при работающем двигателе. Одновременно при включении обогрева заднего стекла включается электрообогрев наружных зеркал заднего вида (при наличии электрообогрева зеркал). Система автоматически выключается через 10 минут работы.

15 – Контрольная лампочка работы свечей накаливания в дизельном двигателе

Загорается при включении зажигания. Двигатель можно запускать только после выключения лампочки.

16 – Контрольная лампочка открытия воздушной заслонки карбюратора

17 – Спидометр со счетчиком общего пробега автомобиля и суточным счетчиком, имеющим кнопку сброса на ноль

18 – Кнопка включения световой аварийной сигнализации
