11.2.2 Снятие и установка рулевой колонки

11.2.2. Снятие и установка рулевой колонки

ОБЩИЕ СВЕДЕНИЯ

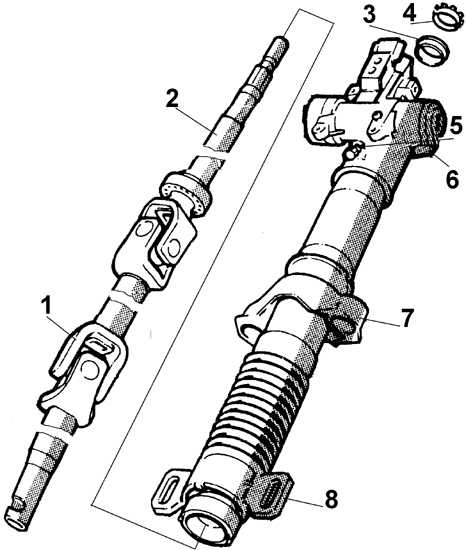

Рулевая колонка

Снятие и установка рулевой колонки Ford Escort

1 – крестовой шарнир;

2 – рулевой вал;

3 – верхний подшипник;

4 – стопорное кольцо;

5 – срезаемый болт;

6 – корпус;

7– верхняя опора рулевой колонки;

8 – нижняя опора рулевой колонки

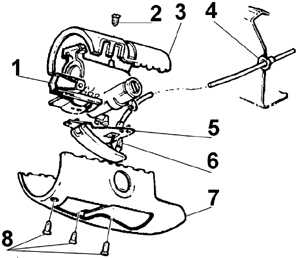

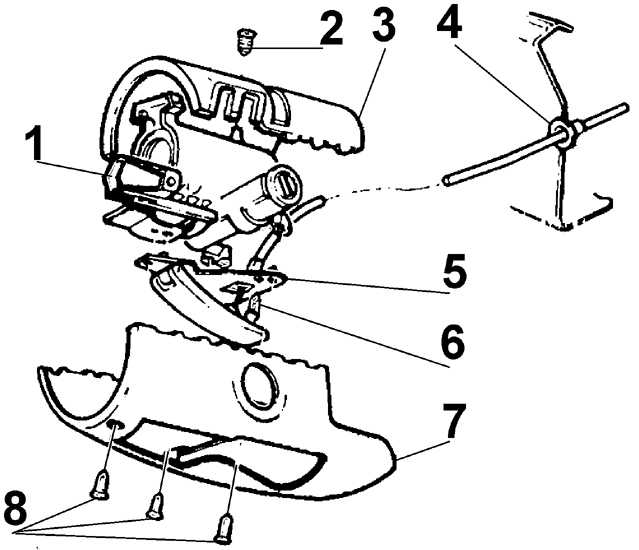

Верхняя часть рулевой колонки

1 – замок рулевой колонки;
2 – самонарезающий винт;
3 – верхний облицовочный кожух;
4 – трос привода открытия замка капота;

5 – рычаг замка капота;
6 – винт;
7 – нижний облицовочный кожух;
8 – самонарезающий винт

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.
2. Установить колеса для движения прямо.
3. В моторном отсеке вывинтить стяжной болт соединительного фланца рулевого вала с приводной шестерней.
4. Снять рулевое колесо.
5. Отвинтить винты и снять верхний и нижний облицовочные кожухи.
6. Если имеется, снять нижнюю шумопоглощающую панель с приборной панели.
7. Отвинтить болт крепления рычага открытия капота и отвести рычаг в сторону.
8. Отвинтить многофункциональные переключатели с рулевой колонки.
9. Снять электрический разъем с замка зажигания.

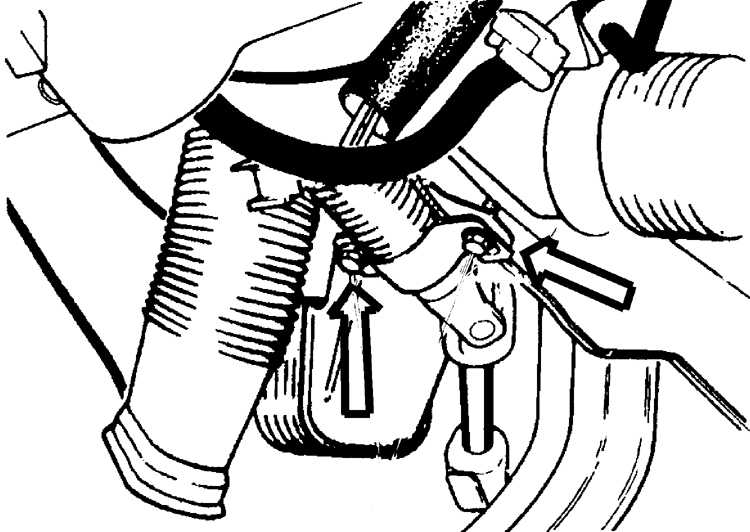

10. Снять верхний хомут крепления рулевой колонки.
	11. Снять нижний хомут крепления рулевой колонки.
12. Снять рулевую колонку.
13. Снять кольцо в верхней части колонки и извлечь рулевой вал с нижней стороны колонки. Перед извлечением вала убедиться, что замок рулевой колонки разблокирован. Вместе с извлекаемым валом выйдет и нижний подшипник с пружиной конической формы.

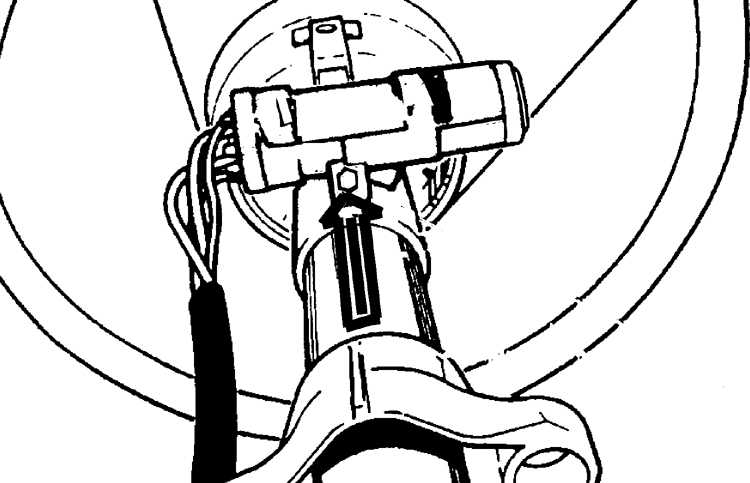

	14. Для замены верхнего подшипника вала снять замок рулевой колонки, высверлив болт крепления со срезаемой головкой.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить новый подшипник в гнездо корпуса замка.

2. Установить замок на рулевой колонке и ввинтить новый болт крепления, затягивая его до срезания головки.

3. Установить пружину таким образом, чтобы ее сторона с большим диаметром находилась на нижнем подпятнике деформируемого элемента.

4. Установить нижний подшипник таким образом, чтобы его скошенная кромка совпала с выемкой в гнезде.

5. Осторожно вставить рулевой вал в колонку снизу и установить стопорное кольцо верхнего подшипника.

6. Установить кулачок управления переключателем поворотов выступом вверх.

7. Приставить рулевое колесо к валу и обеспечить попадание выступа кулачка в паз рулевого колеса.

8. Установить рулевое колесо на вал и закрепить гайкой.

9. Установить рулевую колонку на автомобиль, причем нижний конец вала должен войти в зацепление с осью приводной шестерни, и привинтить хомуты крепления.

10. Установить электрический разъем на замок зажигания.

11. Установить переключатели, рычаг открытия капота и верхний и нижний облицовочные кожухи.

12. Установить нижнюю шумопоглощающую панель на приборной панели.

13. В моторном отсеке завинтить стяжной болт соединительного фланца рулевого вала с приводной шестерней.

14. Подключить провод массы к аккумулятору.
