11.2.4 Снятие и установка наконечника рулевой тяги
11.2.4. Снятие и установка наконечника рулевой тяги

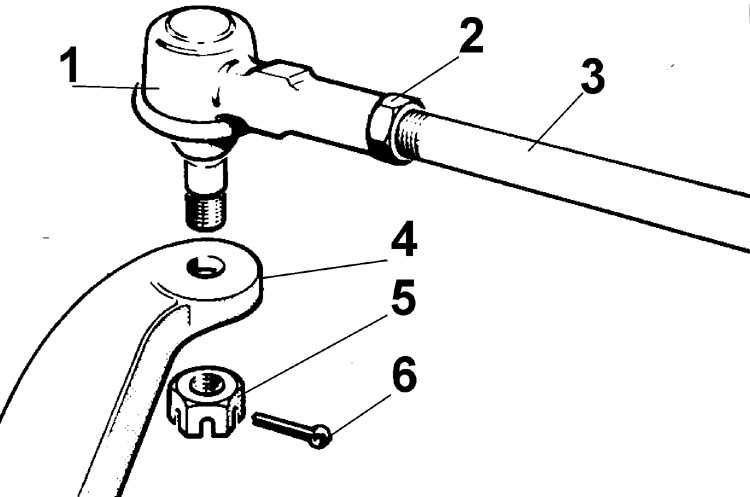

Рулевой наконечник
|
1 – рулевой наконечник;
2 – контргайка;
3 – рулевая тяга;
4 – поворотный кулак;
5 – гайка;
6 – штифт |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отвинтить на один оборот болты крепления
колеса, поднять переднюю часть автомобиля и снять колесо. |
| 2. Отвинтить контргайку фиксации рулевого наконечника
на тяге. |
| 3. Снять шплинт и отвинтить гайку крепления
рулевого наконечника к поворотному кулаку. |
| 4. При помощи съемника извлечь рулевой наконечник
из поворотного кулака. |
| 5. Отвинтить рулевой наконечник с рулевой тяги,
точно посчитав число оборотов рулевого наконечника. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Навинтить рулевой наконечник на тягу на
то же число оборотов, что и при отвинчивании наконечника. |
| 2. Установить наконечник в поворотный кулак,
завинтить гайку и зафиксировать от отворачивания шплинтом. Если шплинт
не вставляется в отверстие, довинтить гайку до совмещения пазов на
гайке с отверстием. |
| 3. Затянуть контргайку на рулевой тяге. |
| 4. Установить колесо и опустить автомобиль. |
|
|
 |
