14.2.1 Генератор

14.2. Генератор

14.2.1. Снятие и установка

ОБЩИЕ СВЕДЕНИЯ

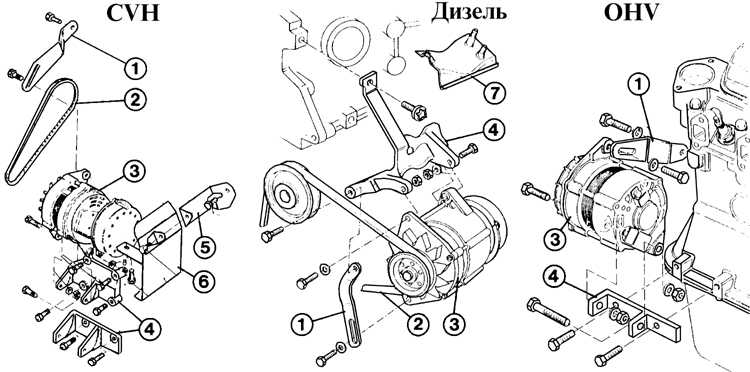

Крепление генераторов

Генератор Ford Escort
1 – натяжная планка;
2 – клиновой ремень;
3 – генератор;
4 – кронштейн крепления генератора; 		5 – кронштейн;
6 – крышка;
7 – защита от масла

Несмотря на различие в конструкции двигателей и генераторов, устанавливаемых на автомобили, действия по снятию и установке генератора практически одинаковые.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять провод массы с аккумулятора.
2. В дизельном двигателе снять кожух зубчатого ремня и пластмассовую крышку ременного шкива коленчатого вала.
3. Снять теплозащитный экран.
4. Снять разъем с задней стороны генератора.
5. Ослабить болты крепления, отвинтить натяжной болт генератора и наклонить его к двигателю. При необходимости большего наклона генератора снять натяжную скобу.
6. Снять клиновой ремень.
7. Отвинтить два болта крепления генератора к кронштейну и снять генератор.
8. Установка генератора производится в последовательности, обратной снятию.
9. Затягивание предварительно навинченных болтов крепления генератора производить в следующей последовательности: натяжной, затем передний и задний болты.
10. После установки генератора необходимо натянуть ремень привода.
