14.6.13 Центральный замок, стеклоподъемники, омыватели стекол и фар

14.6.13. Центральный замок, стеклоподъемники, омыватели стекол и фар

ОБЩИЕ СВЕДЕНИЯ

МОДЕЛИ ВЫПУСКА ДО 1995 Г.

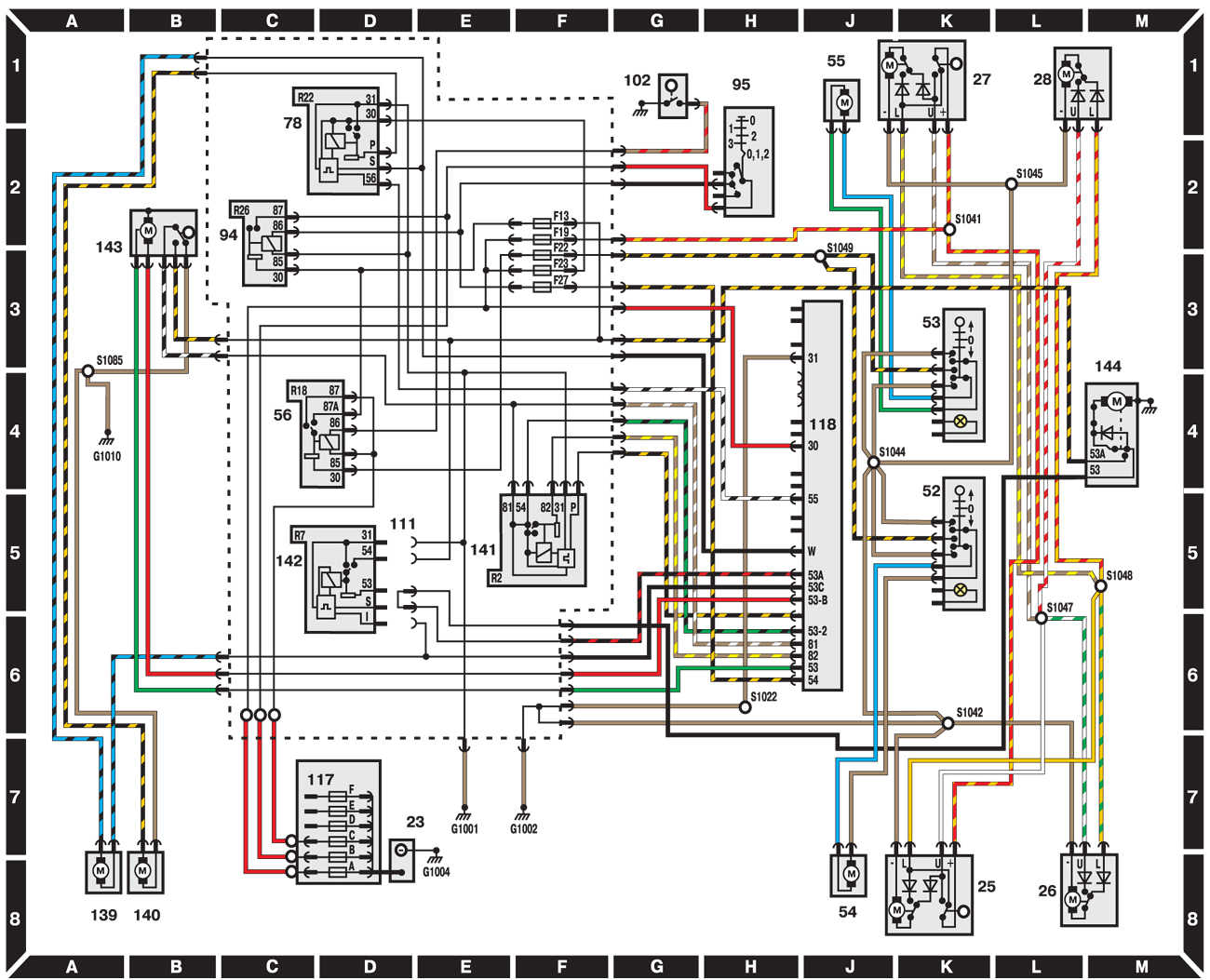

Центральный замок, стеклоподъемники, омыватели стекол и фар Ford Escort
23 – аккумуляторная батарея;
25 – электродвигатель замка левой
передней двери;
26 – электродвигатель замка левой
задней двери;
27 – электродвигатель замка правой
передней двери;
28 – электродвигатель замка правой
задней двери;
52 – выключатель стеклоподъемника
левой передней двери;
53 – выключатель стеклоподъемника
правой передней двери;
54 – электродвигатель стеклоподъемника левой передней двери;
55 – электродвигатель стеклоподъемника правой передней двери;
56 – реле электрических
стеклоподъемников; 		78 – реле омывателя фар головного освещения;
94 – реле зажигания;
95 – замок зажигания;
102 – выключатель освещения салона на правой передней двери;
111 – перемычка;
117 – блок предохранителей в моторном отсеке;
118 – переключатель освещения;
139 – насос омывателя ветрового стекла;
140 – насос омывателя фар головного освещения;
141 – реле очистителя ветрового стекла;
142 – реле очистителя заднего стекла;
143 – электродвигатель очистителя ветрового стекла;
144 – электродвигатель очистителя заднего стекла
