14.6.9 Внешнее освещение, лампы габаритного света, торможения и заднего хода

14.6.9. Внешнее освещение, лампы габаритного света, торможения и заднего хода

ОБЩИЕ СВЕДЕНИЯ

МОДЕЛИ ВЫПУСКА ДО 1995 Г.

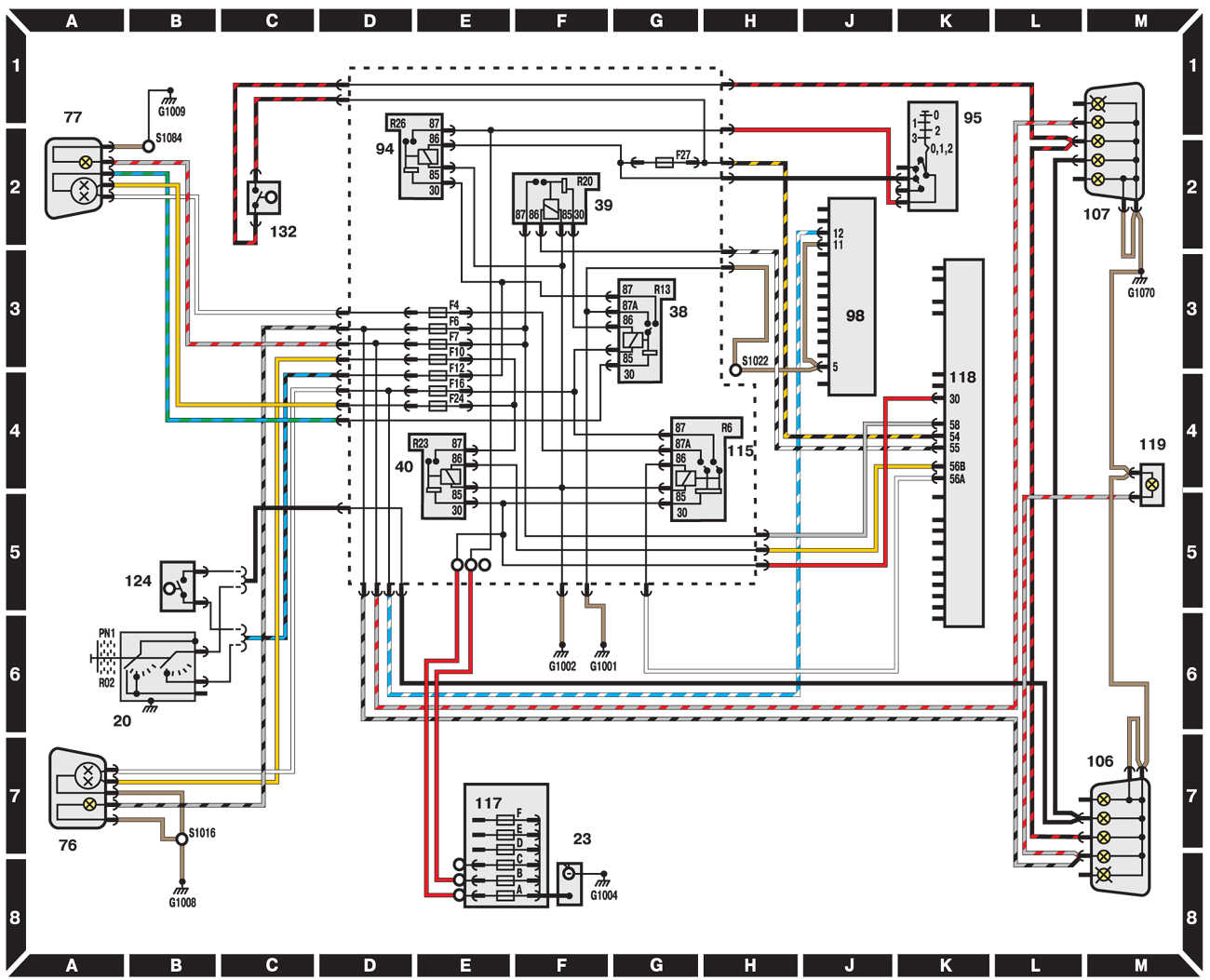

Внешнее освещение, лампы габаритного света, торможения и заднего хода Ford Escort
20 – селектор выбора передач АКП;
23 – аккумуляторная батарея;
38, 39, 40 – реле;
76 – левая фара головного освещения;
77 – правая фара головного освещения;
94 – реле зажигания;
95 – замок зажигания;
98 – комбинация приборов;
106 – левый задний фонарь; 		107 – правый задний фонарь;
115 – реле дальнего света фар;
117 – блок предохранителей в моторном отсеке;
118 – переключатель освещения;
119 – фонарь подсветки номерного знака;
124 – выключатель света заднего хода;
132 – выключатель сигнала торможения
