ОБЩИЕ СВЕДЕНИЯ

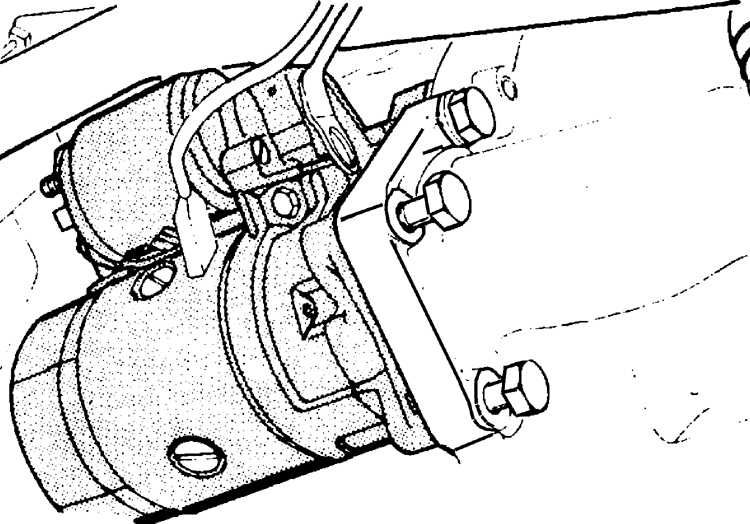

Болты крепления стартера двигателя OHV

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять провод массы с аккумулятора.

2. Поднять переднюю часть автомобиля и зафиксировать на подставках.

3. Слить масло из двигателя.

4. Снять кожух с картера сцепления.

5. Снять стартер.

6. Отвинтить болты крепления масляного картера: 18 болтов у бензиновых двигателей или 16 болтов у дизельных.

7. Снять масляный картер.

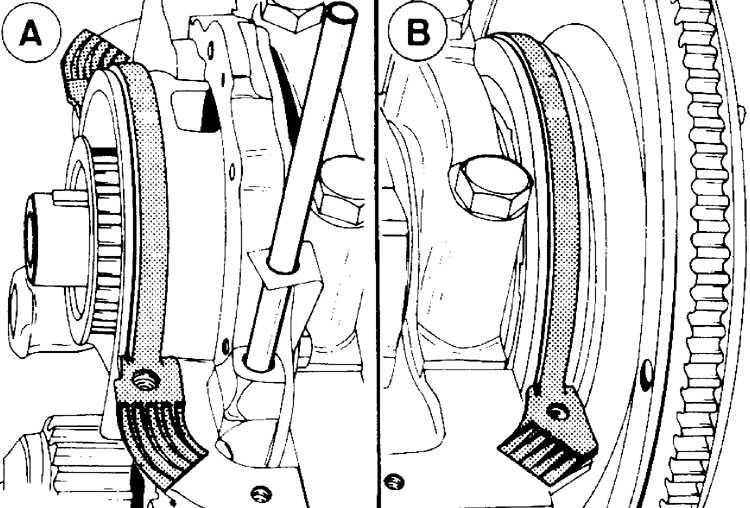

Переднее и заднее уплотнение и прокладка масляного картера двигателя OHV

А – переднее уплотнение;

В – заднее уплотнение

Переднее и заднее уплотнение и прокладка масляного картера двигателя CVH

А – переднее уплотнение;

В – заднее уплотнение

Последовательность затягивания болтов крепления масляного картера двигателя OHV

1-ый этап – в алфавитном порядке;

2-ой этап – в числовом порядке;

3-ий этап – в алфавитном порядке

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Очистить поверхности прилегания двигателя и масляного картера.
2. В бензиновых двигателях вставить новые уплотнения в канавки корпуса масляного насоса и со стороны маховика и после этого приклеить на блок цилиндров новые пробковые прокладки, установить масляный картер, от руки завинтить болты крепления и окончательно затянуть их моментом 10 Нм.

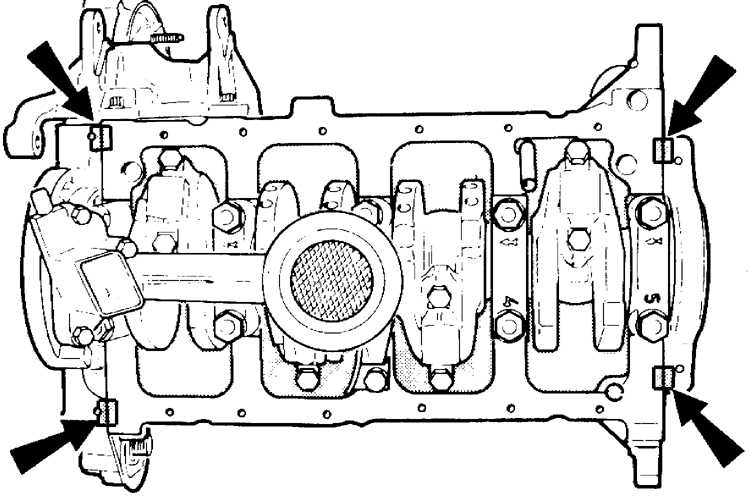

	3. В дизельных двигателях нанести на блок цилиндров уплотняющую массу (места нанесения уплотняющей массы указаны стрелками), установить масляный картер, от руки завинтить болты крепления, начиная с углов, и равномерно затянуть их моментом 10 Нм.
4. Дальнейшие действия по установке производятся в последовательности, обратной снятию.
