Автомобиль Ford Escort (Форд Эскорт)

10.2.1 Обслуживание и ремонт

10.1.2. Обслуживание и ремонт

10.1.2.1. Снятие и установка амортизационной стойки

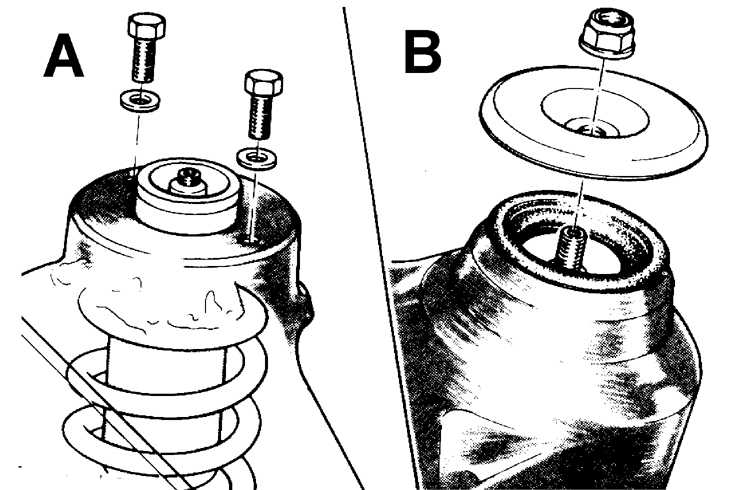

А – автомобили, изготовленные до 05.1983 года; В – автомобили, изготовленные с 05.1983 года

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

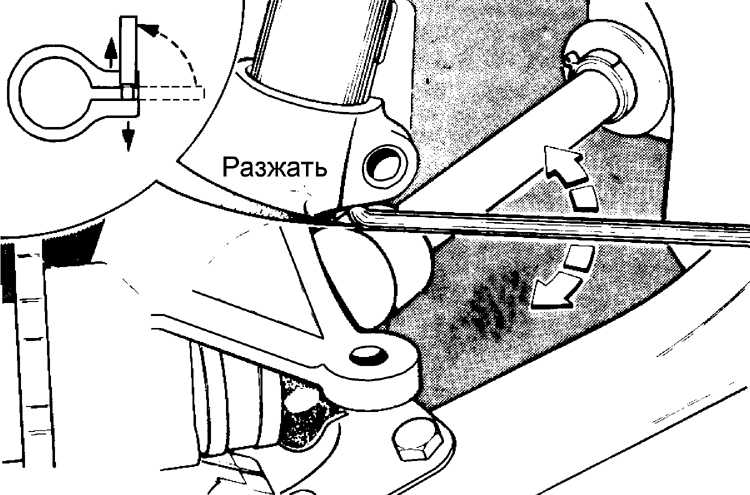

1. Отпустить болты крепления колеса, поднять автомобиль, отвинтить болты и снять колесо. 2. Отсоединить крепление тормозного шланга на стойке (на автомобилях, изготовленных с 05.1983 года). 3. Установить под приводной вал опору или привязать вал к корпусу рейки рулевого механизма. 4. Отвинтить стяжной болт крепления стойки к поворотному кулаку, вставить в паз поворотного кулака приспособление 14-026 и повернуть его на 90°, разводя крепление амортизационной стойки. При отсутствии приспособления крепление стойки можно развести соответствующим рычагом. 5. Отжать поворотный кулак вниз до полного освобождения стойки. 6. Установить под амортизационную стойку временную опору. 7. Отвинтить вверху два болта крепления амортизационной стойки к кузову, извлечь временную опору и достать стойку (автомобили до 05.1983 г.) (см. рис. Верхнее крепление стойки к кузову). 8. Отвинтить гайку крепления штока, используя изогнутый накидной ключ, при этом необходимо удерживать шток от проворачивания ключом 6 мм и достать стойку (автомобили с 05.1983 г.) (см. рис. Верхнее крепление стойки к кузову).

Установка
