10.2.4 Снятие и установка стабилизатора

10.1.2.4. Снятие и установка стабилизатора

ОБЩИЕ СВЕДЕНИЯ

Крепление стабилизатора

Снятие и установка стабилизатора Ford Escort 1 – кронштейн;

2 – стабилизатор;

3 – опорная втулка;

4 – скоба;

5 – фиксирующие пластины;

6 – болты

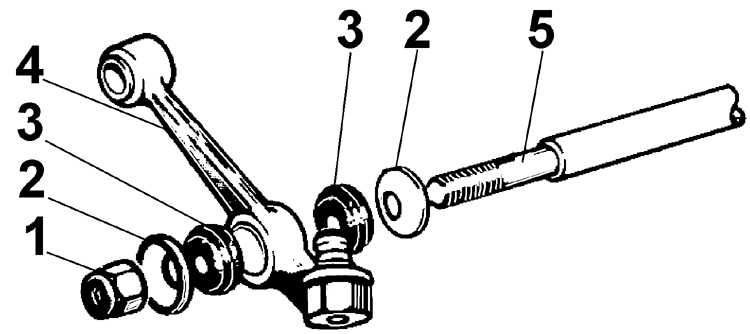

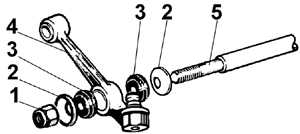

Крепление конца стабилизатора к рычагу

Снятие и установка стабилизатора Ford Escort 1 – гайка;

2 – шайба;

3 – втулка;

4 – рычаг;

5 – стабилизатор

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднять переднюю часть автомобиля.
2. Отвинтить две крепежные скобы стабилизатора от кронштейнов, предварительно отогнув ушки на фиксирующих пластинах.
3. Отвинтить гайки крепления концов стабилизатора и снять шайбы и втулки.
Предупреждение

Гайка с правой стороны стабилизатора имеет левую резьбу.
4. Отвинтить ось внутреннего шарового шарнира одного из рычагов подвески и снять стабилизатор.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
Предупреждение

Для облегчения установки резиновых втулок смазать их мыльным раствором и устанавливать концом с меньшим диаметром к рычагу.
1. Установку стабилизатора произвести в последовательности, обратной снятию, не затягивая окончательно резьбовые соединения.
2. В первую очередь затянуть гайки крепления стабилизатора к поперечному рычагу, затем опустить автомобиль, затянуть остальные болты и зафиксировать от отвинчивания.
