10.2.3 Снятие и установка шаровой опоры

10.1.2.3. Снятие и установка шаровой опоры

ОБЩИЕ СВЕДЕНИЯ

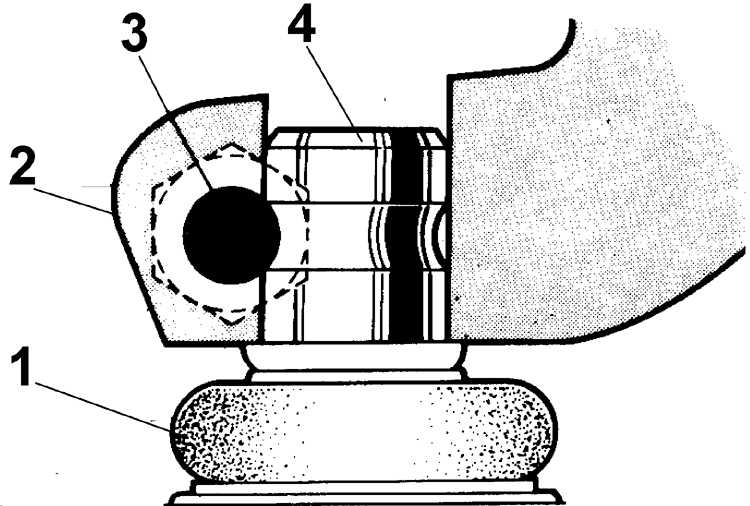

Крепление шаровой опоры в поворотном кулаке

Снятие и установка шаровой опоры Ford Escort 1 – шаровой шарнир;

2 – поворотный кулак;

3 – зажимной болт;

4 – ось шарового шарнира

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднять переднюю часть автомобиля.
2. Отвинтить гайку зажимного болта шаровой опоры, при этом удерживать болт от проворачивания.
3. Отвинтить два болта крепления шаровой опоры к рычагу.
4. Извлечь шаровую опору из поворотного кулака.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установить шаровую опору на поперечный рычаг и завинтить болты, не затягивая их окончательно.
2. Установить шаровую опору в поворотный кулак, вставить болт и завинтить гайку.
3. Затянуть болты крепления опоры к рычагу.
4. Опустить автомобиль.
